電動不銹鋼球閥產品說明

Q941F、Q941Y 型PN16~PN63 不銹鋼電動球閥：電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料(Q941F)、硬質合金(Q941Y)，公稱壓力PN16~PN63、公稱尺寸DN15~DN300、適用溫度為-29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼。

Q941F、Q941Y 型PN16~PN63 不銹鋼電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由UNIC、PSQ、HQ、DHL等電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA 信號及220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能好等特點。

電動不銹鋼球閥執行機構:

1.功能強勁:智能型、調節型、開關式。

2.體積小巧：體積僅相當于同類產品的35%左右。

3.使用方便：采用單相電源，接線簡單；采用的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。

4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

5.智能數控：內置模塊采用計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和定位。

也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 200口徑閥門一般采用380VAC電動執行器、

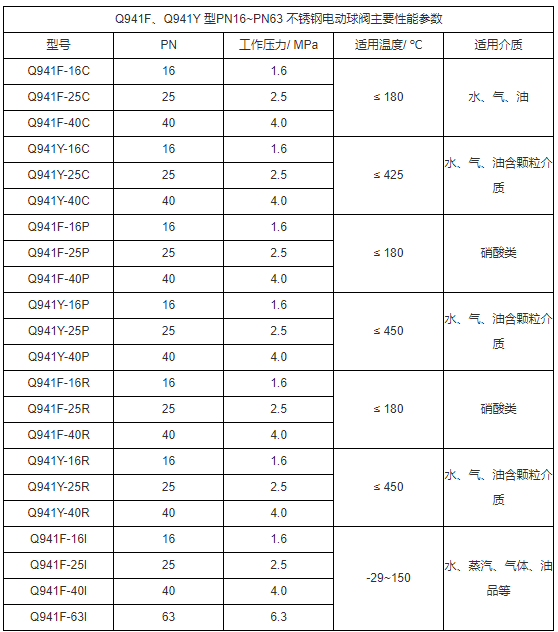

電動不銹鋼球閥產品性能參數

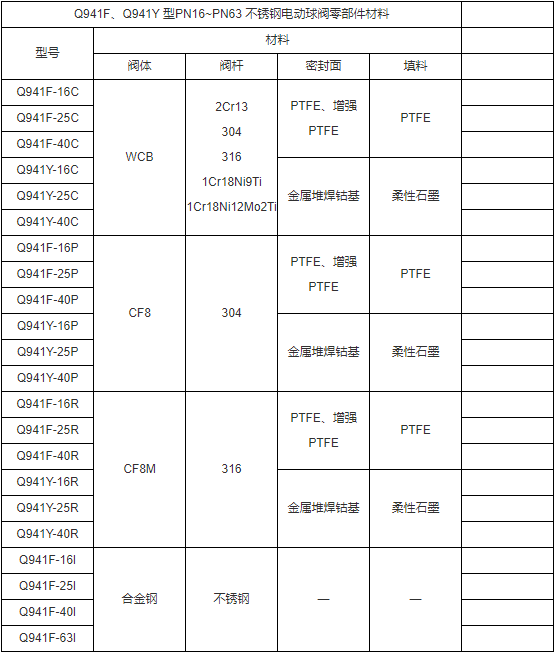

電動法蘭球閥產品零部件材料

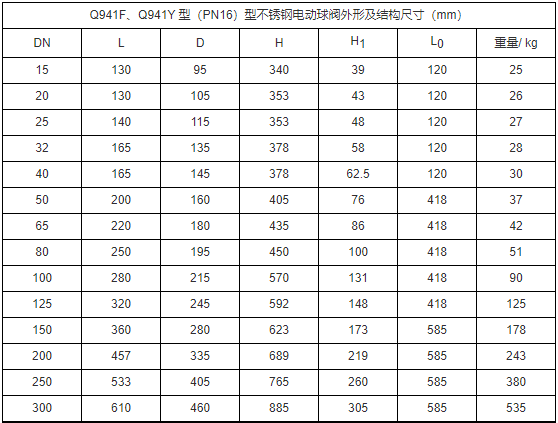

電動不銹鋼球閥產品外形及結構尺寸

電動不銹鋼球閥訂貨須知：

一、①電動不銹鋼球閥產品名稱與型號②電動不銹鋼球閥口徑③電動不銹鋼球閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的電動不銹鋼球閥型號，請按電動不銹鋼球閥型號直接向?qū)懜粡V銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們富廣閥門技術人員為您審核把關。
